SMT锡膏产生印刷偏移应该怎么处理?

返回列表 来源: 佳金源 发布日期: 2022.04.22

   随着社会的发展,很对行业都都发生很大的变化,越来越多的智能商品,还有机器的一些变化,对很多企业来说是很好的事情,还有现在电子行业的焊锡也不可避免,如很多工厂在SMT印刷机大家都家喻户晓,操作起来方便,而且优点也很多,在这行业受到很多的欢迎,所以对于锡膏印刷的质量把控也是电子加工的重点之一。如果出现SMT锡膏产生印刷偏移应该怎么处理?下面佳金源锡膏厂家为大家说一下:

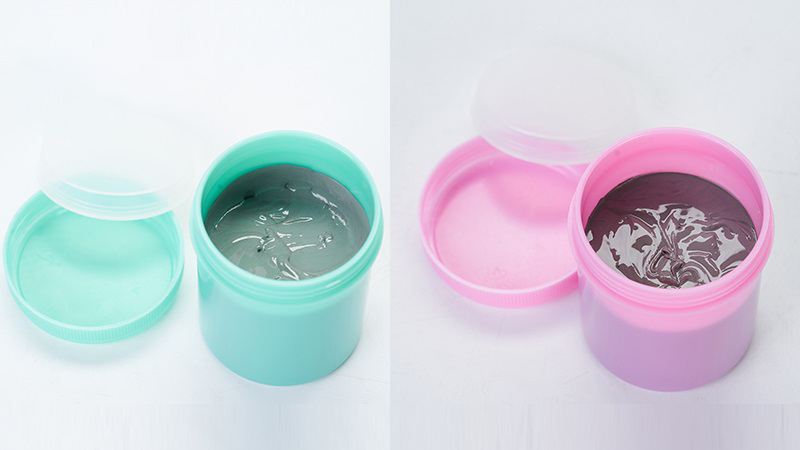

无铅锡膏


SMT锡膏印刷偏移一般由以下六种原因造成:

1、定位点识别不良造成锡膏印刷偏移,需调试全自动锡膏印刷机的视觉系统或重新写定位点坐标。

2、坐标偏移造成锡膏印刷偏移,需调整好坐标。

3、钢网的固定松动造成锡膏印刷偏移,需检查钢网的固定。

4、相机碰到PCB造成锡膏印刷偏移,需在系统中锁好相机盖字。

5、定位点识别时出现雪花造成锡膏印刷偏移,需整理并扎好信号线,检查视觉系统处理盒连接线是否松动,更换相机镜头

6、PCB停板时不稳定造成锡膏印刷偏移,需检查PCB的定位治具、托盘治具及真空能否吸稳PCB。

那应该怎么处理:

1、观察MARK点的识别,识别中心会不会在MARK点中心;

2、观察传送带的宽度,轨道宽度不能太宽,否则PCB不能夹紧;

3、观察激光钢网固定是否良好,手动推动试试;

4、顶PIN或BACKUP PIN系统,加装是否到位,如果发生此情况,可将顶PIN全部取掉,再重新安装;

5、PCB厚度设定是否得当,这个要先检查的;

6、检查钢网补正系统的夹紧装置是否正常(这个要在自我诊断中去确认);

7、更换nextmove card与控制箱的连接线,看看连接的有没有松动;

8、把控制箱与另外一台对换,有时候控制箱背板上的插槽有问题;

9、检查补正马达前面的轴承是不是要磨损或者不良;

10、系统软件或硬盘异常,重新安装系统或更换马达。

上述就是为大家介绍的一些知识内容,大家可以了解一下,这对于在这方面的使用者,都是可以尽量避免出现失误导致产品的质量问题,如果还有不明白想了解焊锡方面的知识请持续关注佳金源锡膏厂家在线留言与我们互动。
