工艺与品质工程师最头疼的从来不是设备精度或人员操作问题，而是锡膏型号与车载工况严重错配、合金体系与回流曲线参数未按车规标准精准锁定，最终导致 BMS、MCU、OBC、PDU 等核心模块批量出现虚焊、焊点热疲劳开裂、-40℃~125℃循环失效、锡珠引发绝缘不良、抗振测试直接不通过，不仅卡住 AEC-Q200、IPC-J-STD-005、IATF16949 认证进度，更直接拉低产线良率、推高返工成本、延误量产交付周期，而在当前无铅车规焊接体系中，能够稳定覆盖新能源汽车全场景应用、同时兼顾极致可靠性与量产经济性的两款核心锡膏型号，就是 305（Sn96.5Ag3Cu0.5）与0307（Sn99Ag0.3Cu0.7），只要严格依据车载部件的安全等级、应力环境、温变条件与成本要求完成型号匹配，并按照量化实操参数执行存储、回温、印刷、回流全流程工艺，就能从根源上消除绝大多数因锡膏选型与工艺偏差导致的焊接失效问题。

车规安全核心件专用锡膏，扛住极端温变、强振动与大电流冲击

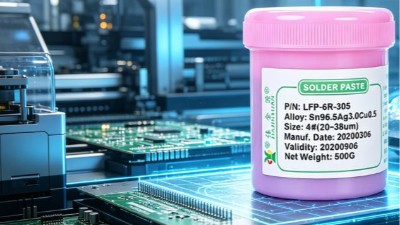

305 锡膏采用 Sn96.5Ag3Cu0.5 三元合金体系，熔点稳定控制在 217℃~219℃，3.0% 的银含量大幅提升了焊点的剪切强度、抗热疲劳性能、导电稳定性与长期耐久性，在 - 40℃~125℃高低温循环 1000 次、20~2000Hz 随机振动、大电流持续加载等车规级严苛工况下，焊点无裂纹、无脱落、电阻漂移小于 0.3%、空洞率稳定低于 5%，完全适配新能源汽车中与动力、安全、高压直接相关的核心部件，包括电池管理系统 BMS、整车控制器 VCU、车载充电机 OBC、电机控制器 MCU、高压配电盒 PDU、安全气囊控制模块、大功率 IGBT/SiC 功率器件等对可靠性无任何妥协空间的关键部位，该型号印刷粘度区间为 100~180Pa・s，连续印刷 16 小时仍能保持成型稳定、不塌边、不连锡、不炸锡，焊后助焊剂残留离子浓度低于 100μg/cm²，免清洗状态下可直接通过绝缘耐压与电化学迁移测试，配合标准车规回流曲线可实现焊点光亮饱满、润湿性充足、界面结合致密，是车载高可靠场景唯一可定型使用的无铅锡膏。

车规非核心热敏件首选锡膏，低应力、宽工艺窗、适配超细间距

0307 锡膏采用 Sn99Ag0.3Cu0.7 合金体系，银含量仅 0.3%，熔点区间与 305 接近但热冲击更小、工艺窗口更宽，对热敏元器件、薄型 PCB 基板、精密传感器、超细间距焊盘具备极佳的适配性，专门用于新能源汽车座舱显示屏、车联网 T-Box、高频信号传感器、低压控制单元、LED 车内照明、车载摄像头模组、座椅控制板等非安全关键、成本敏感且热应力耐受度较低的车载电子部件，在完全满足 RoHS、REACH、低卤素等环保合规要求的前提下，可显著降低物料成本，同时有效减少焊接热应力导致的器件损伤与基板变形，适配 0.3mm 及以上超细间距印刷，焊后无明显锡珠、虚焊、连锡缺陷，残留透明干净，在常规温变与振动环境下长期可靠性完全达标，大规模量产状态下良率稳定、工艺容错率高，是车载非核心热敏部件最优的无铅焊接方案。
存储与回温环节必须严格执行标准化操作，2℃~10℃密封冷藏保存，保质期 6 个月，开封前必须完成 2~4 小时自然回温，严禁冷膏直接上机印刷，回温不足会直接导致粘度异常、印刷塌边、炸锡锡珠等一系列缺陷，回温超时则会增加锡膏氧化风险，氧化度超过 0.05% 将大幅提升虚焊与焊点失效概率，这一步是保证后续印刷与回流效果稳定的基础，绝不能凭经验简化流程。
印刷工艺参数需统一锁定量化标准，钢网厚度选用 0.12~0.15mm，印刷速度控制在 50~150mm/s，脱模速度设定为 1.5~3mm/s，作业环境温度保持 23±3℃、湿度维持 40%~60% RH，确保 305 与 0307 锡膏在印刷过程中成型稳定、脱模干净、焊膏沉积均匀，避免因印刷参数偏差导致少锡、多锡、偏移、连锡等基础缺陷，尤其是高密度板与细间距器件，更要严格按照该参数执行，减少后续返工风险。
回流焊曲线需按型号差异化精准设定，预热区升温速率严格控制在 1.0~2.0℃/s，恒温区保持 150℃~170℃并持续 60~90 秒以充分活化助焊剂、去除挥发物，回流区峰值温度 305 锡膏必须控制在 245±5℃、0307 锡膏控制在 240℃~245℃，液相线以上时间统一保持 40~60 秒以保证合金充分融合润湿，冷却速率≤4℃/s 以快速固化焊点、降低内应力、防止热疲劳开裂，这套经过车规验证的回流参数可直接套用，无需产线反复试错调整，大幅节省工艺验证时间。
按照上述场景选型、存储回温、印刷、回流全流程量化标准执行焊接作业，305（Sn96.5Ag3Cu0.5）与 0307（Sn99Ag0.3Cu0.7）两款锡膏可将新能源汽车电子焊接中的虚焊、热开裂、锡珠、立碑、绝缘不良、高低温失效、抗振不合格等典型缺陷率降低 30% 以上，同时大幅提升产品在长期老化、路试、极端工况下的可靠性水平，完全满足新能源汽车从研发验证、小批量试产到大批量车规量产的全周期焊接质量需求，是当前新能源汽车电子制造领域最实用、最落地、最稳定的无铅锡膏选型与工艺解决方案。
