miniLED芯片刺晶工艺，对锡膏需要什么条件？

近年来，miniLED爆炸式增长，因其优异的性能，可以大大提升显示器的使用体验，深受消费者的喜爱。各大显示器厂商纷纷开发miniLED产品，并大力生产推出。锡膏作为新型焊接材料自然也不会缺席miniLED显示器的制造，今天锡膏厂家来聊一聊miniLED芯片刺晶工艺对锡膏需要什么条件？

如何理解刺晶工艺？

刺晶工艺是在miniLED制造过程中所用到的其中一种工艺，是指将miniLED芯片通过刺穿晶圆并将芯片转移到另一个基板上的技术。miniLED技术的出现，可以完成高密度芯片的制造，同时保证芯片的质量与稳定性。与传统的COB技术相比，miniLED的芯片尺寸更小，像素密度更高，能够实现更高的分辨率和更佳的色彩表现。

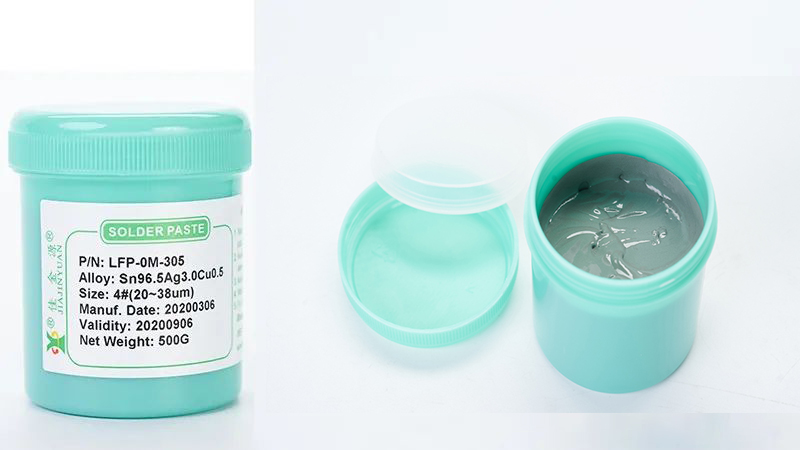

锡膏在PCB制作过程中起到了连接金属组件和PCB板的作用，它可以将元件固定在PCB板上，实现电路的连接。

在miniLED芯片磁晶转移的工艺过程中，锡膏的主要作用是将miniLED芯片固定在基板上，以便进行后续的加工和封装。

总的来看，锡膏作为一种导电性较好的粘合剂，一般是由导电颗粒、树脂和溶剂等成分组成。在miniLED芯片磁晶转移的整个过程，锡膏的导电性能不单单能够确保miniLED芯片与基板之间的电信号传递，确保miniLED显示器和背光源的正常工作，并且锡膏的黏性和粘稠度也可以帮助miniLED芯片固定在基板上，防止其在后续在生产过程中偏移或者脱落。

综上所述，锡膏在这个过程中起到了提高miniLED芯片可靠性和稳定性的作用，保证了miniLED显示器和背光源的高品质与长寿命。

miniLED芯片刺晶工艺对锡膏需要什么条件？

通过以上来讲可以判断，在miniLED芯片磁晶转移工艺的整个过程，对锡膏的粘着力与导电性方面具有一定的要求。

粘着力方面：锡膏具有足够强的粘着力才能将miniLED芯片牢牢地粘在基板上，以确保工艺过程中不会出现偏移或者松动脱落。当然，锡膏的附着力不能太强，否则在后续的生产过程中很难去除miniLED芯片，需要根据基板材料的性质和表面状态灵活更换。相对光滑的表面需要附着力大的锡膏，以保证芯片的稳定性；如果基板粗糙，需要附着力稍小的锡膏，以便在后续加工中轻松去除。
