电子smt焊锡膏焊接容易出现的问题有哪些?

返回列表 来源: 佳金源 发布日期: 2022.01.03

如今的社会发展更加不同,许多行业都对产品和功能都有了很大的要求,很多厂家都想做到保证客户的要求和满足,而这种情况来说却不是简单的事情,而厂家想要提要很多产品的要求,就必须要做到质量的提升,针对这种现象,在SMT焊接这块是不可缺少的存在,我们常说,一个产品的质量在与最先的步骤。很多在加工过程程,避免焊接容易出现的问题都有很多,有没有去注意这些细节呢,下面佳金源锡膏厂家为大家讲解下:

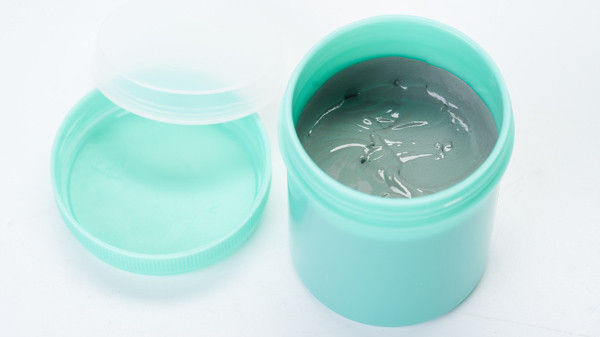

焊锡膏


第一种因素包括:

1、升温速度太快;

2、焊膏的触变性能太差或是焊膏的粘度在剪切后恢复太慢;

3、金属负荷或固体含量太低;

4、粉料粒度分布太广;

5、焊剂表面张力太小。但是,坍落并非必然引起未焊满,在软熔时,熔化了的未焊满焊料在表面张力的推动下有断开的可能,焊料流失现象将使未焊满问题变得更加严重。在此情况下,由于焊料流失而聚集在某一区域的过量的焊料将会使熔融焊料变得过多而不易断开。除了引起焊膏坍落的因素而外,下面的因素也引起未满焊的常见原因:

1,相对于焊点之间的空间而言,焊膏熔敷太多;

2,加热温度过高;

3,焊膏受热速度比电路板更快;

4,焊剂润湿速度太快;

5,焊剂蒸气压太低;

6;焊剂的溶剂成分太高;

7,焊剂树脂软化点太低。

焊料膜的断续润湿是指有水出现在光滑的表面上(1.4.5.),这是由于焊料能粘附在大多数的固体金属表面上,并且在熔化了的焊料覆盖层下隐藏着某些未被润湿的点,因此,在最初用熔化的焊料来覆盖表面时,会有断续润湿现象出现。亚稳态的熔融焊料覆盖层在最小表面能驱动力的作用下会发生收缩,不一会儿之后就聚集成分离的小球和脊状秃起物。断续润湿也能由部件与熔化的焊料相接触时放出的气体而引起。由于有机物的热分解或无机物的水合作用而释放的水分都会产生气体。水蒸气是这些有关气体的最常见的成份,在焊接温度下,水蒸气具极强的氧化作用,能够氧化熔融焊料膜的表面或某些表面下的界面(典型的例子是在熔融焊料交界上的金属氧化物表面)。常见的情况是较高的焊接温度和较长的停留时间会导致更为严重的断续润湿现象,尤其是在基体金属之中,反应速度的增加会导致更加猛烈的气体释放。

与此同时,较长的停留时间也会延长气体释放的时间。以上两方面都会增加释放出的气体量,消除断续润湿现象的方法是:

1,降低焊接温度;

2,缩短软熔的停留时间;

3,采用流动的惰性气氛;

4,降低污染程度。

低残留物

对不用清理的软熔工艺而言,为了获得装饰上或功能上的效果,常常要求低残留物,对功能要求方面的例子包括 “通过在电路中测试的焊剂残留物来探查测试堆焊层以及在插入接头与堆焊层之间或在插入接头与软熔焊接点附近的通孔之间实行电接触”,较多的焊剂残渣常会导致在要实行电接触的金属表层上有过多的残留物覆盖,这会妨碍电连接的建立,在电路密度日益增加的情况下,这个问题越发受到人们的关注。

显然,不用清理的低残留物焊膏是满足这个要求的一个理想的解决办法。然而,与此相关的软熔必要条件却使这个问题变得更加复杂化了。为了预测在不同级别的惰性软熔气氛中低残留物焊膏的焊接性能,提出一个半经验的模型,这个模型预示,随着氧含量的降低,焊接性能会迅速地改进,然后逐渐趋于平稳,实验结果表明,随着氧浓度的降低,焊接强度和焊膏的润湿能力会有所增加,此外,焊接强度也随焊剂中固体含量的增加而增加。实验数据所提出的模型是可比较的,并强有力地证明了模型是有效的,能够用以预测焊膏与材料的焊接性能,因此,可以断言,为了在焊接工艺中成功地采用不用清理的低残留物焊料,应当使用惰性的软熔气氛。

间隙是指在元件引线与电路板焊点之间没有形成焊接点。一般来说,这可归因于以下四方面的原因:

1、焊料熔敷不足;

2、引线共面性差;

3、润湿不够;

4、焊料损耗棗这是由预镀锡的印刷电路板上焊膏坍落,引线的芯吸作用(2.3.4)或焊点附近的通孔引起的,引线共面性问题是新的重量较轻的12密耳(μm)间距的四芯线扁平集成电路(QFP棗Quad flatpacks)的一个特别令人关注的问题,为了解决这个问题,提出了在装配之前用焊料来预涂覆焊点的方法(9),此法是扩大局部焊点的尺寸并沿着鼓起的焊料预覆盖区形成一个可控制的局部焊接区,并由此来抵偿引线共面性的变化和防止间隙,引线的芯吸作用可以通过减慢加热速度以及让底面比顶面受热更多来加以解决,此外,使用润湿速度较慢的焊剂,较高的活化温度或能延缓熔化的焊膏(如混有锡粉和铅粉的焊膏)也能最大限度地减少芯吸作用.在用锡铅覆盖层光整电路板之前,用焊料掩膜来覆盖连接路径也能防止由附近的通孔引起的芯吸作用。

焊料成球是最常见的也是最棘手的问题,这指软熔工序中焊料在离主焊料熔池不远的地方凝固成大小不等的球粒;大多数的情况下,这些球粒是由焊膏中的焊料粉组成的,焊料成球使人们耽心会有电路短路、漏电和焊接点上焊料不足等问题发生,随着细微间距技术和不用清理的焊接方法的进展,人们越来越迫切地要求使用无焊料成球现象的SMT工艺。

引起焊料成球(1,2,4,10)的原因包括:

1、由于电路印制工艺不当而造成的油渍;

2、焊膏过多地暴露在具有氧化作用的环境中;

3、焊膏过多地暴露在潮湿环境中;

4、不适当的加热方法;

5、加热速度太快;

6,预热断面太长;

7、焊料掩膜和焊膏间的相互作用;

8、焊剂活性不够;

9、焊粉氧化物或污染过多;

10、尘粒太多;

11、在特定的软熔处理中,焊剂里混入了不适当的挥发物;

12、由于焊膏配方不当而引起的焊料坍落;

13、焊膏使用前没有充分恢复至室温就打开包装使用;

14、印刷厚度过厚导致“塌落”形成锡球;

15、焊膏中金属含量偏低。

上述就是为大家讲解一下SMT焊锡膏焊接会出现一些状况,大家尽量可以了解,这也是不够充分一些原因和或者或者还有更多情况发生,这要我们自己去研究和探讨,大家如果还有什么不了解可以前来咨询深圳市佳金源工业科技有限公司,一起来学习成长吧!
